Pulsantiera



Componenti ed assegnazione tasti

(Per la realizzazione vedi qui)







Questo progetto nasce dalla necessità di poter gestire in un modo più pratico e naturale il pilota automatico in flight Simulator. Normalmente lo si fa mediante l'uso del mouse cliccando sui pulsanti a schermo. Questa è una vera e propria impresa in quanto durante il volo lo schermo è in continuo spostamento, mentre poter contare su di un supporto stabile con pulsanti reali è tutta un'altra cosa.



I componenti necessari per realizzare il dispositivo sono:

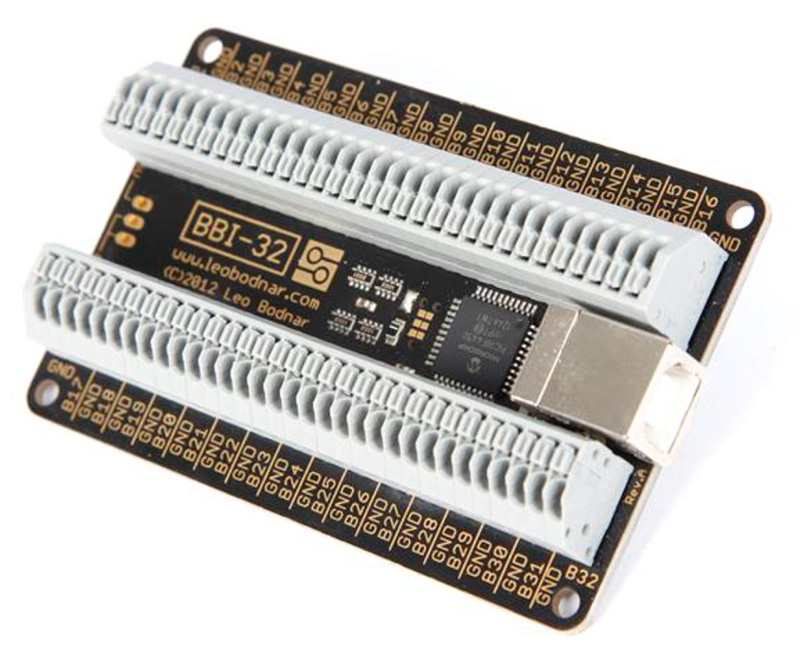

La scheda:

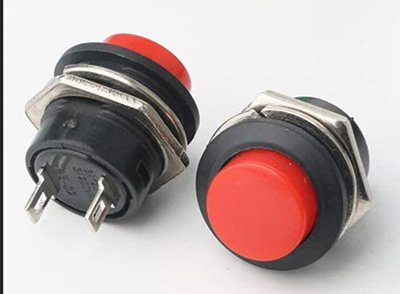

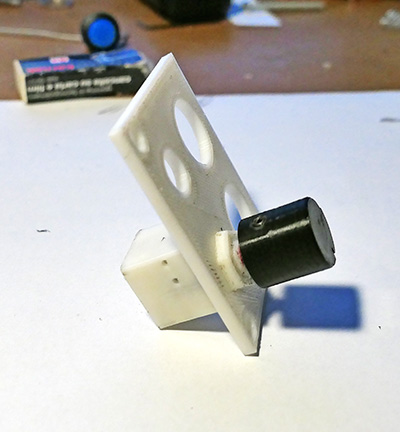

I pulsanti: Manopola a tre pulsanti





Assemblaggio:

  1. Saldare tutti i cavi sia ai pulsanti che agli encoder
  2. Applicare i termo-restringenti
  3. Stampare tutte le parti del case
  4. Avvitare pulsanti ed manopole al pannello
  5. Fissare la scheda al case
  6. Effettuare i collegamenti alla scheda
  7. Chiudere il case
  8. Collegare il cavo usb al computer
  9. Avviare il software di configurazione ed eseguire i settaggi
  10. Lanciare Flight Simulato e in Opzioni/Controlli eseguire l'associazione dei comandi

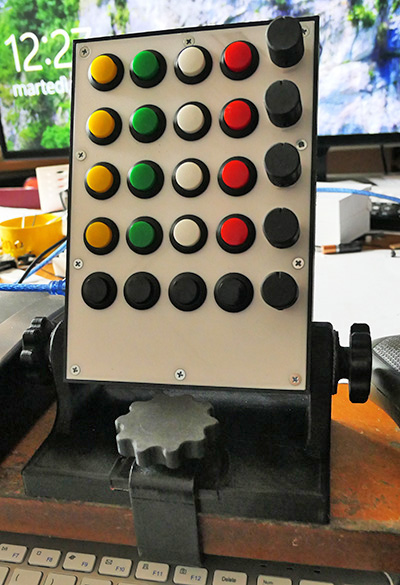

Posizione tasti:

21 20 11 10 1
22 19 12 9 2
23 18 13 8 3
24 17 14 7 4
25 16 15 6 5

Associazione tasti:


Tipo Etichetta Puls posiz Num Opzioni Comando Note

Manopola Tre Pulsanti

ALT sx 1 3 Pilota Automatico Aumenta altitudine di riferimento del PA
C 2 Attiva/Disattiva mantenimento altitudine PA
dx 1 Riduci altitudine di riferimento del PA
VS sx 2 4 Pilota-Automatico Riduci VS di riferimento del PA
C 5 Attiva/Disattiva mantenimento VS PA


dx 6 Aumenta VS di riferimento del PA
SPD sx 3 9 Pilota Automatico Aumenta velocità all'aria di riferimento del PA
C 8 Attiva/Disattiva cambio livello di volo PA
dx 7 Riduci velocità all'aria di riferimento del PA
HDG sx 4 10

Strumenti e sistemi
Strumenti di volo

 Aumenta indicatore di rotta
C 11 Pilota Automatico Attiva/Disattiva mantenimento rotta PA
dx 12 Strumenti e sistemi
Strumenti di volo		 Riduci indicatore di rotta
QNH sx 5 15 Radio/Kollsman Riduci altimetro
C 14 Strumenti e sistemi
Strumenti di volo		 Imposta altimetro
dx 13 Radio/Kollsman Aumenta altimetro
Pulsante MAP 6 16 Varie Mostra mappa
- 7 20   Da assegnare
APR 8 19 Pilota Automatico

Attiva/Disattiva mantenimento avvicinamento PA

 Navigazione verticale
BC 9 18 Pilota Automatico Attiva /Disattiva mantenimento rotta di ritorno PA
FD 10 17 Pilota Automatico Attiva/disattiva direttore di volo
AP 11 21 Pilota Automatico Attiva/Disattiva il master PA
NAV 12 22 Pilota Automatico (Attiva/Disattiva) Mantenimento Nav1 PA Segui piano volo
VNV 13 23

Da assegnare

 Navigazione verticale
- 14 12

Da assegnare


- 15   Nullo   Staccato
- 16   Nullo   Staccato
YWD 17 25 Pilota Automatico

Attiva/Disattiva smorzatore d'imbardata


- 18 16

Da assegnare


- 19 26

Da assegnare


- 20 28

Da assegnare


DS 21 29

Da assegnare

 Direct To
FLP 22 30

Da assegnare

 Piano di Volo
- 23 31

Da assegnare


GHR 24 32 Carrello di atterraggio

Attiva/disattiva carrello di atterraggio


- 25   Nullo   Staccato



Note: nella 5h colonna Num è il numero del pulsante che appare quando lo si pigia sia in Flight Simulator in Opzioni/Controlli che nel programma di configurazione della BBI-32. Questi numeri dipendono dalla posizione sulla scheda BBI-32 dove abbiamo collegato i pulsanti, quindi i valori riportati nella tabella corrispondono ai cablaggi che ho fatto io, questi varieranno in base a come farete voi il cablaggio.
