Garmin (Famiglia)
Per consultare il manuale (in inglese) vai qui
La garmin produce tutta una serie di strumentazioni per l'avionica degli aerei, si va dal garmin G430, al G530 al G1000 al 1000 NXI al G3000 al G5000. I modelli più interessanti sono il G1000 aggiornato alla versione NXI (montato su Cessna 720 Skywolk, Diamond DN40, Bonanza G36) e il G3000 (montato sul TBN 930 - turboelica) ed infine il G5000 (montato sul Cessna Citation Longitude - jet)
Garmin G1000

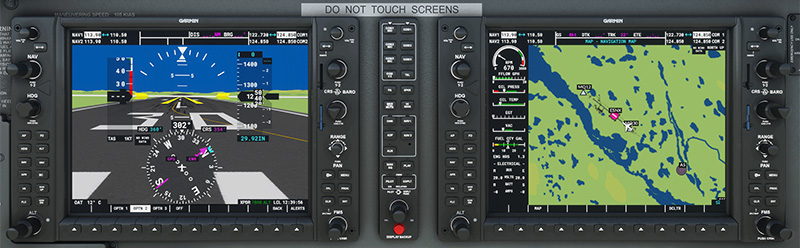

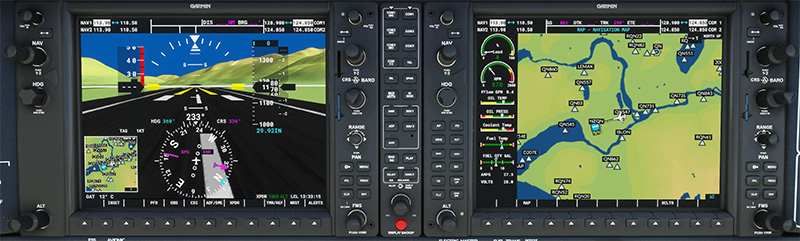

Pannello intero

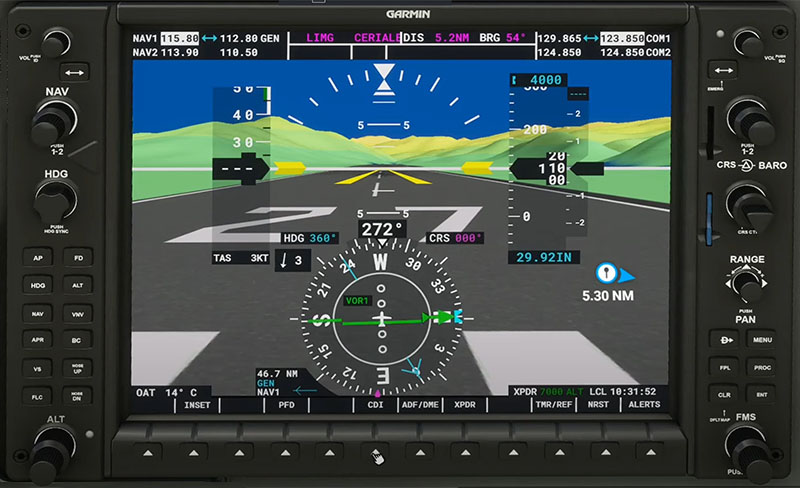

PFD - Primari Flight Display

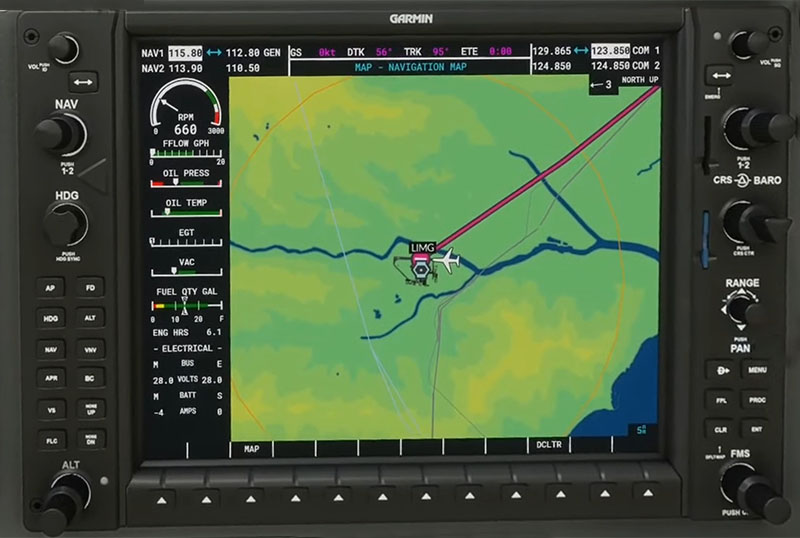

MFD - Multifinction Flight Display

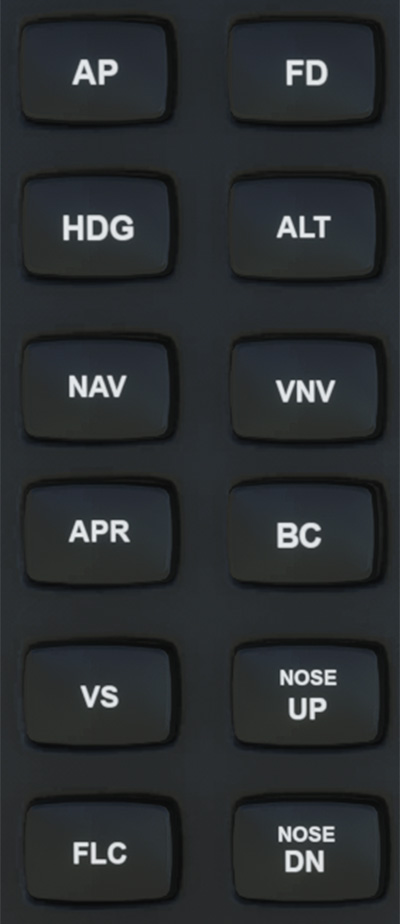

Pulsantiera sx
|

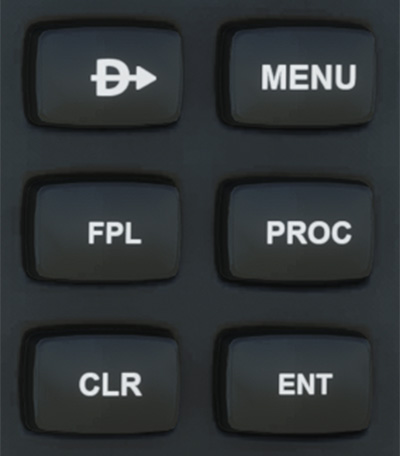

Pulsantiera dx
|
Garmin 1000 modello NXI

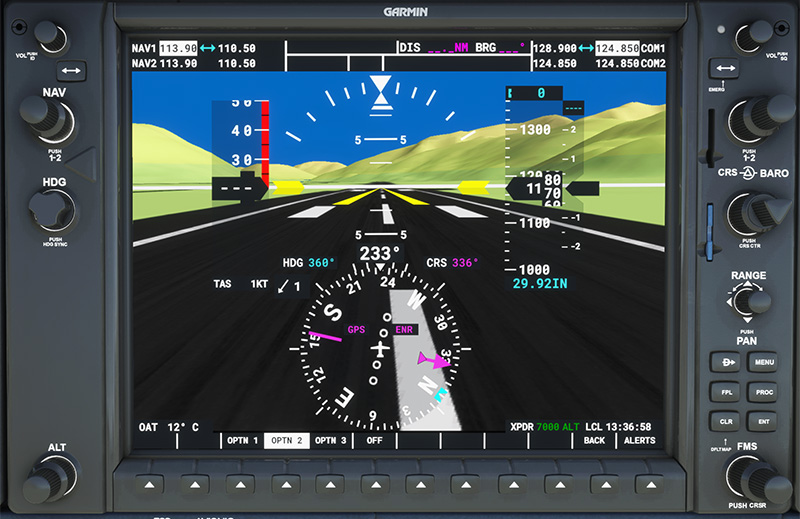

PFD - Primari Flight Display

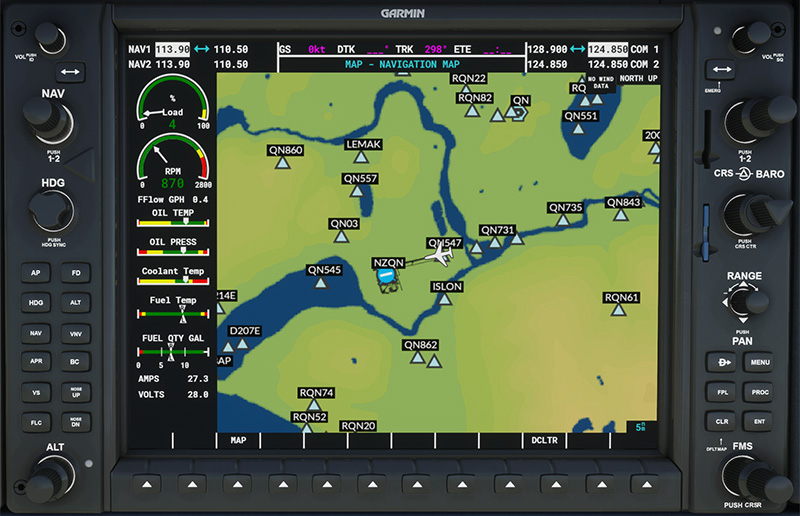

MFD - Multifinction Flight Display
Lato sinistro
Manopola HDG - serve ad impostare l'Hdg (Heading: prua). Quando si pigia il tasto HDG sulla pulsantiera con l'autopilota inserito il valore in standby diventa attivo e l'aereo si dirige verso questa prua. Se dopo aver impostato con la manopola una prua diversa da quella del nostro aereo in quell'istante, pigiando la manopola l'HDG si imposta al valore della prua corrente e la coroncina celeste si va a posizionare in corrispondenza della prua aereo.
Manopola ALT - serve ad impostare l'altitudine che l'aereo dovrà raggiungere
Pulsante AP - attiva l'autopilota
Pulsante HDG - attiva la prua precedentemente impostata con la Manopola HDG
Pulsante NAV - attiva la navigazione lungo il piano di volo. Se l'autopilota è attivo questo seguirà automaticamente la rotta, se non è attivo potremo seguire le indicazioni di colore rosa per seguire la rotta manualmente.
Pulsante ALT - fissa l'altitudine attuale e la fa mantenere
Pulsante VS - Vertical Speed agendo sui tasti Nose Up e Nose DN imposta la velocità verticale i ft/s
Pulsante FLC - Flight Level Change sempre con i tasti up/dn imposta la quota
Garmin G1000 NXI Cockpit Tour
Autopilota
Garmin G3000

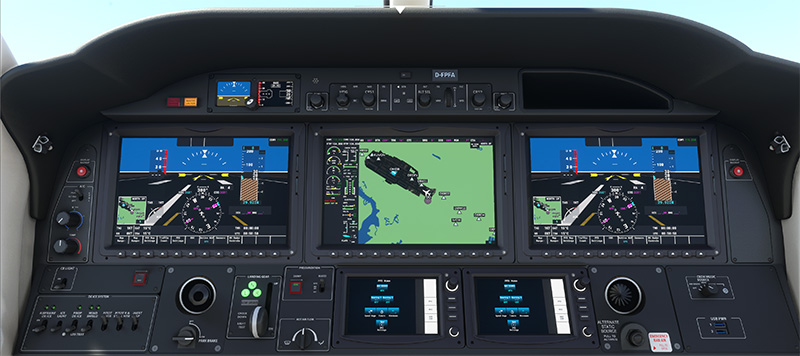

Il G3000 è composto da due monitor PFD laterali ed un MFD centrale. Il pilota automatico è gestito da un pannello a parte il alto al centro ed non è più presente sul display MFD, inoltre vi sono due visori touchscreen per la gestione di tutti i comandi al centro in basso.

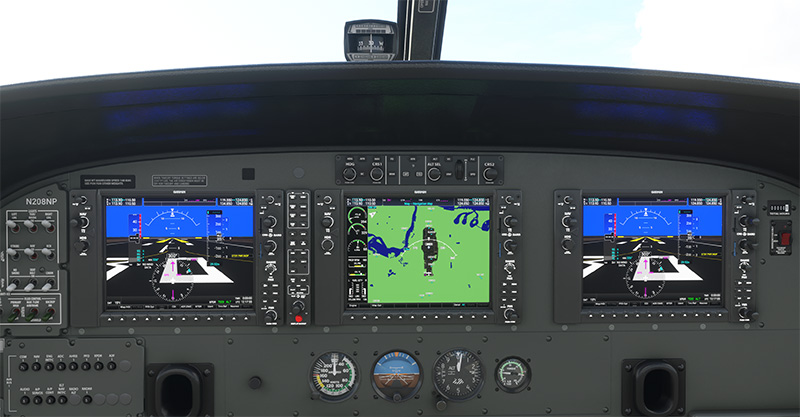

Cockpit

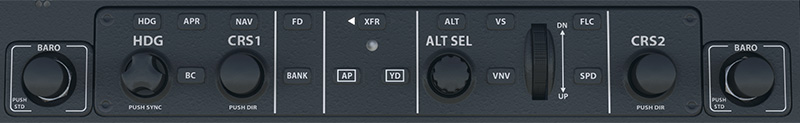

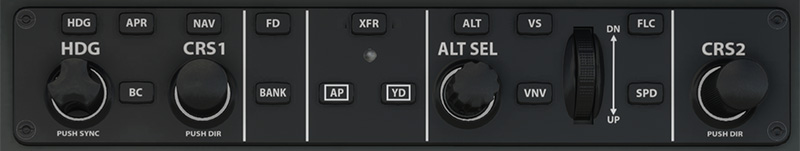

Autopilota

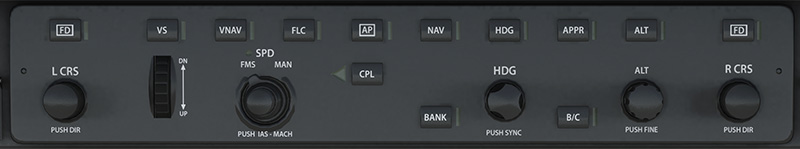

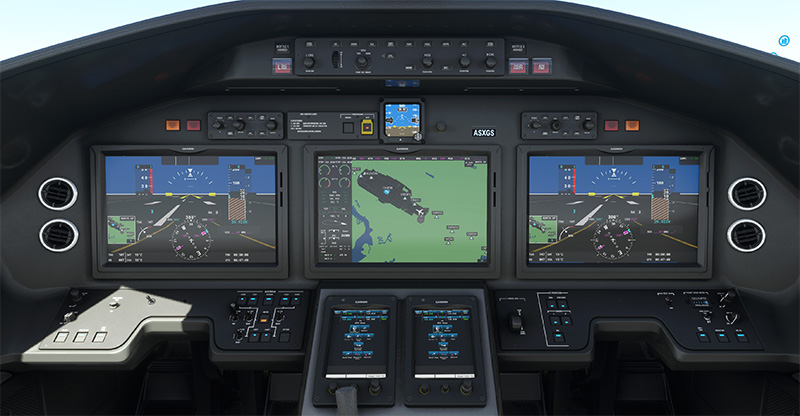

Garmin G5000
Ulteriore evoluzione ma sostanzialmente il cockpit è analogo
L'autopilota
Dopo essersi portati ad una certa quota possiamo attivare l'autopilota premendo il tasto AP. L'autopilota a diverse modalità di volo:
Modalità base - se pigiamo il tasto AP e nient'altro l'autopilota si setta sulla modalità level e pitch ossia porterà l'aereo in volo livellato per poi mantenerlo e conserverà il pitch ossia l'angolo di salita che avevamo nell'istante che lo abbiamo attivato. Comparirà nel display:
se cerchiamo di variare l'assetto virando o picchiando o cabrando lui cercherà di riportare l'aereo nell'assetto che è stato fissato. Attenzione movimenti bruschi della cloche disattiveranno l'AP.
Modalità HDG - se dopo aver attivato l'AP pigiamo il tasto HDG (heading prua) lui continuerà a mantenere il pitch ma inizierà a virare verso la prua che avevamo impostato con la manopola HDG e una volta raggiunta la manterrà. Comparirà nel display:
Modalità ALT - se invece pigiamo il tasto ALT lui memorizzerà l'altitudine che abbiamo in quell'istante e la manterrà, naturalmente il pitch precedentemente impostato non verrà più conservato ma lo modificherà per poter mantenere la quota. Se nella modalità base o hdg avevamo un pitch di 5° e quindi stavamo salendo, nel momento in cui pigiamo ALT lui fissa la quota del momento ma per mantenerla dovrà abbassare il muso e livellare per cui dovrà modificare il pitch portandolo a zero quindi in volo livellato. Comparirà nel display:
Modalità variometro - se volessimo modificare la quota questo è uno dei due metodi. Prima, utilizzando la manopola ALT andremo ad impostare la nuova quota, poi si pigia il tasto VS, a questo punto accanto al variometro compariranno uno zero in alto ed una coroncina celeste nella posizione centrale della scala del variometro:

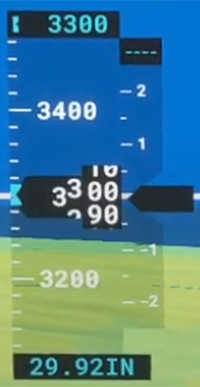

Prima
|

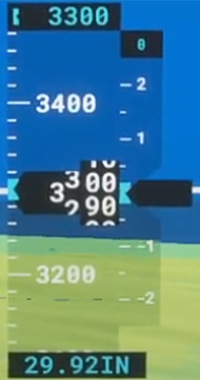

Dopo
|
E nel display comparirà: |
Ora utilizzando i tasti Nose Up o Nose Dn potremmo impostare il rateo di salita o discesa per raggiungere la nuova quota. Ad es se eravamo a quota 3300 ft modifichiamo a 4500 ft dopodiché pigiamo VS e a seguire Nose Up, una volta per il valore 100 4 volte per il valore 400, vedremo che lo zero diventerà 100 o 400 e la coroncina inizierà a salire per raggiungere il rateo di salita impostato. Stiamo dicendo all'AP raggiungi la nuova quota con un rateo di salita di 400 ft/min. Se la quota è inferiore naturalmente useremo il tasto Nose Dn.

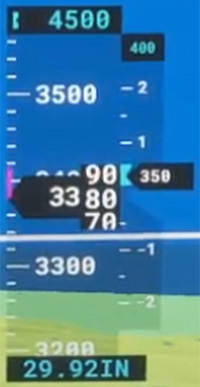

Vedremo il variometro modificarsi così:
Dopo modifica
|
E nel display comparirà:
|
Assegnazione tasti autopilota
Pigiare tasti con il mouse mentre si vola è un'impresa difficile ed allora è preferibile associare alcuni tasti di un controllo esterno. Nel mio caso ho sfruttato i tasti del joystick T16000M. I comandi da associare alle varie funzioni sono:
Dal menu Opzione controlli/Pilota Automatico
- AP - Attiva/disattiva master pilota automatico
- VS - Attiva/disattiva mantenimento VS pilota automatico
- VS Nose UP - Aumenta VS di riferimento del Pilota Automatico
- VS Nose DN - Riduci VS di riferimento del Pilota Automatico
- Manopola impostazione Altitudine:
- Aumenta altitudine di riferimento del pilota automatico
- Riduci altitudine di riferimento del pilota automatico - HDG - Attiva/disattiva mantenimento rotta pilota automatico
- ALT - Attiva/disattiva mantenimento altitudine pilota automatico
- NAV - Attiva /Disattiva mantenimento localizzatore pilota automatico
- FLC -
- Aumenta FLC
- Riduci FLC
Dal menu Opzione controlli/Strumenti e sistemi/Strumenti di volo:
- Manopola impostazione rotta:
- Aumenta indicatore di rotta
- Riduci indicatore di rotta

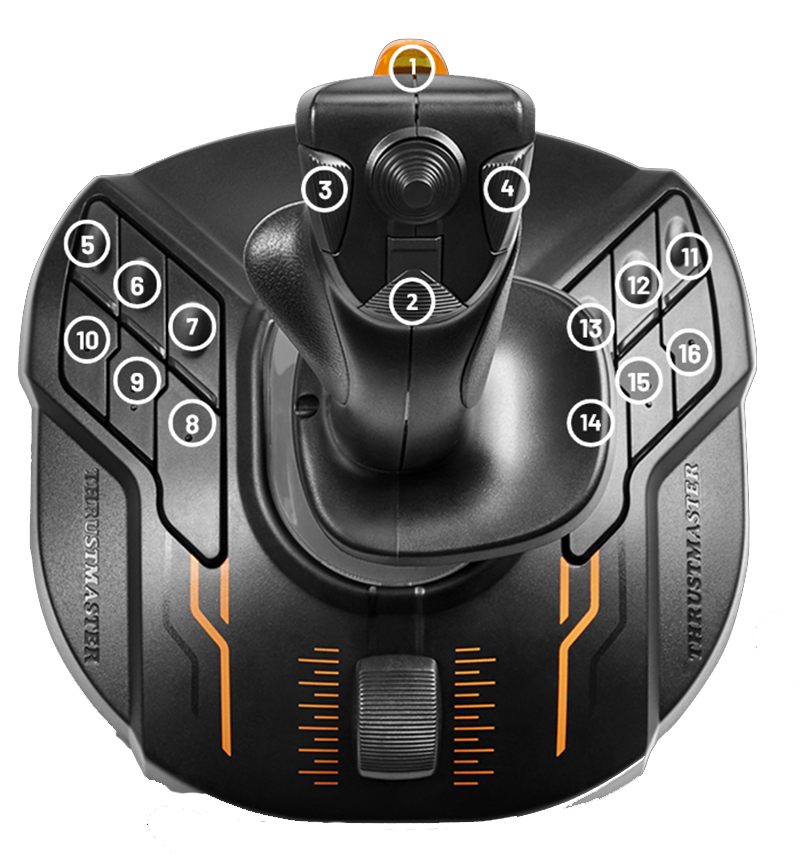

Assegnazione tasti Pilota Automatico al Joystick T16000M
 |
|
