Sfacciatrice

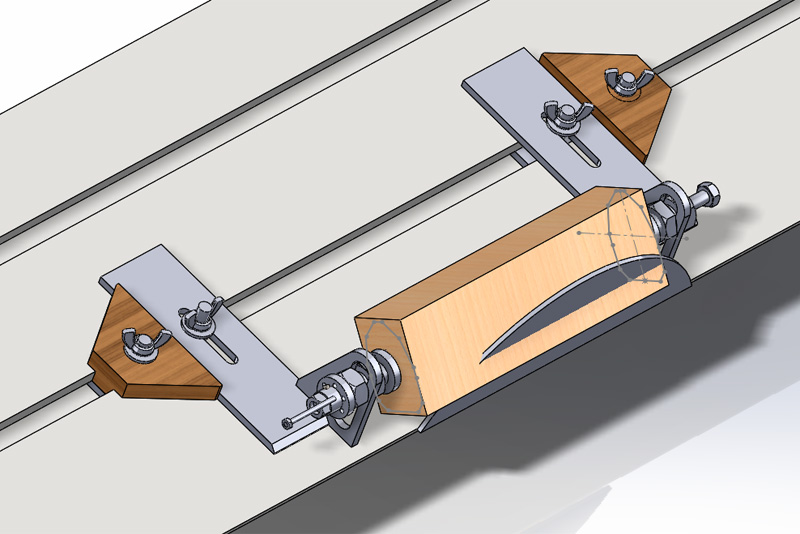

Il progetto cad:

Se si rende necessario realizzaredei pezzi in legno con delle facce particolari ad es. un solido a sezione esagonale, pentagonate od ottagonale od ancor peggio di sezione irregolare cosa fare? Un idea potrebbe essere quella di realizzare questo jig alla sega circolare, una sorta di girarrosto.

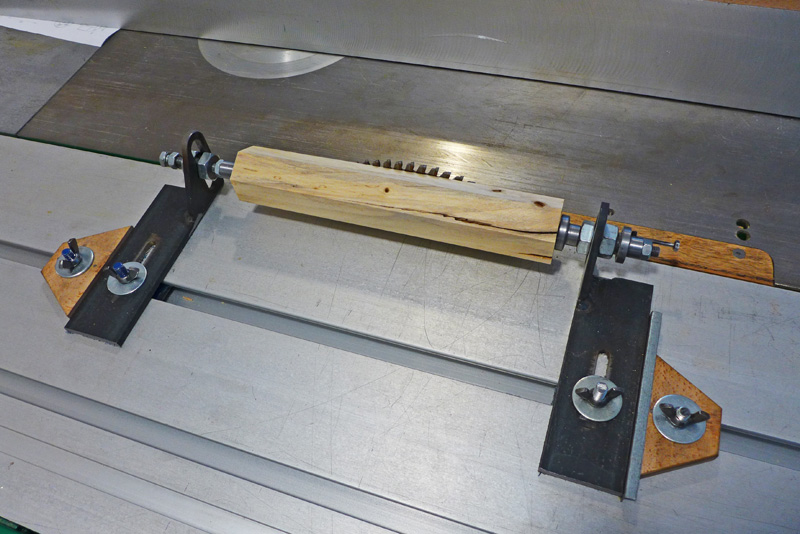

Eccolo realizzato

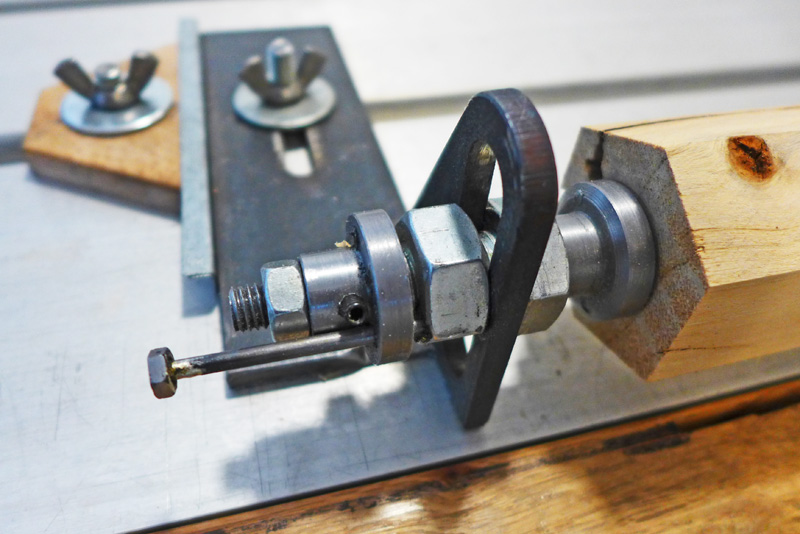

Per le sezioni regolari ho ideato una sorta di anello divisore ed una spina che permettono di ruotare il pezzo in posizioni preordinate per realizzare barre esagonali, ottagonali ecc

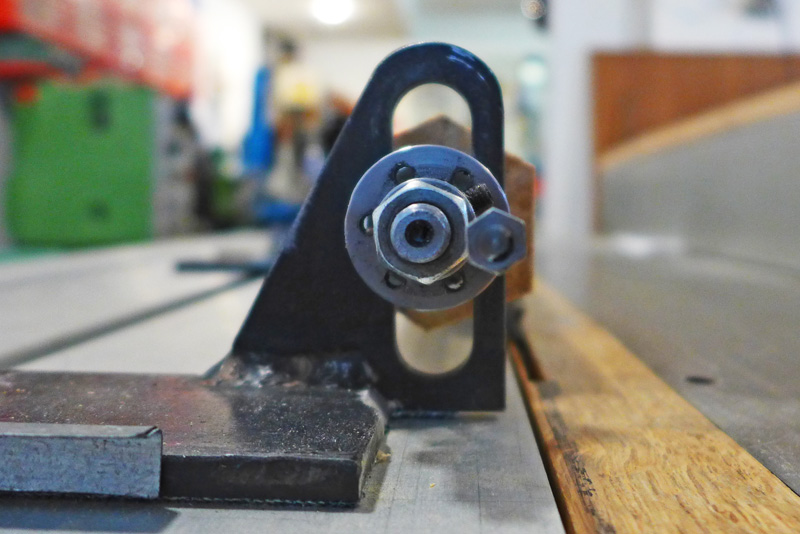

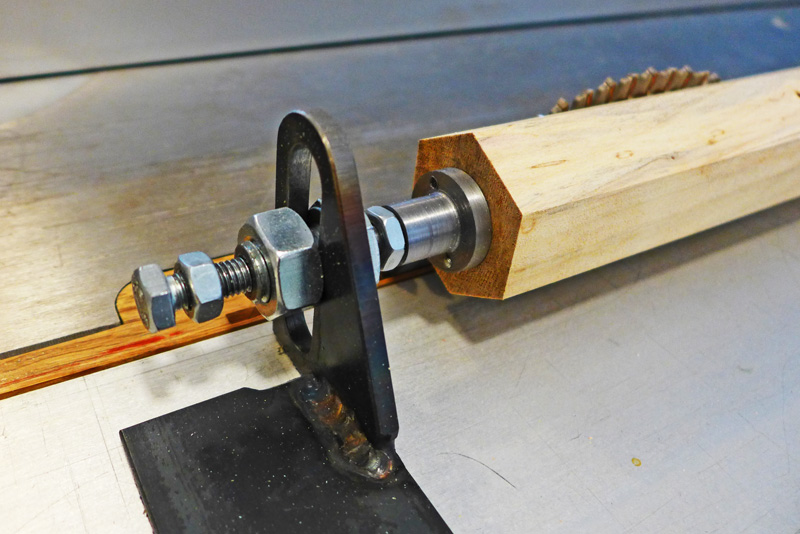

Qui è montata il divisore esagonale

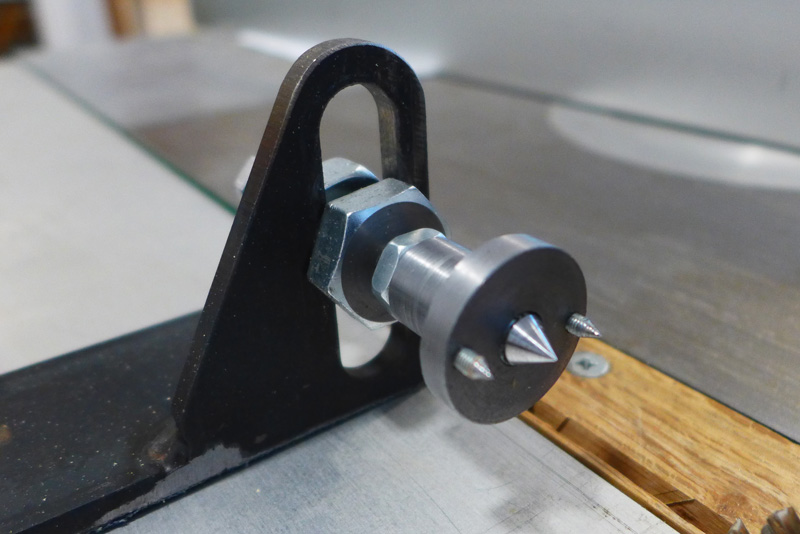

La presa

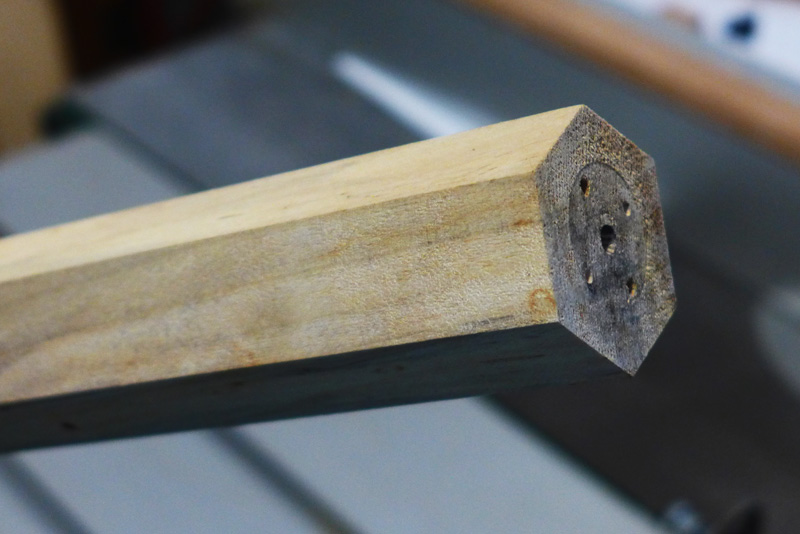

Ed ecco la barra esagonale
