Assemblaggio





Vedi video



Contenuti:
1

Assemblaggio componenti e blinding
2


3
4

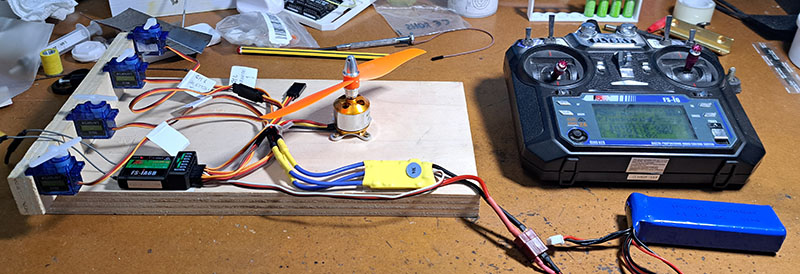

Per comandare un aereomodello rc prenderemo in considerazione i seguenti componenti:



  • Trasmettitore radio FlySky FSI6
  • Ricevitore radio FSIA6B
  • Motore brushless A2212/6T
  • ESC Hobbywing Skywalker 40A
  • Servo Kuman microservo  9g KY66
  • Batteria Lipo 3C 11.1 V 2200 mA

Procedura di Binding con ponticello:

  1. Spegni tutto: Assicurati che sia il trasmettitore che il ricevitore siano spenti (non collegare la batteria all'ESC e non accendere il trasmettitore)

  2. Collega il ponticello: Collega il ponticello B/VCC tra i pin estremi dei tre pin vicino al connettore BCC del ricevitore. Questo forza il ricevitore a entrare in modalità di binding

  3. Collega la batteria all'ESC: Ora collega la batteria all'Esc. L'Esc alimenterà automaticamente il ricevitore, che si accenderà e inizierà a lampeggiare velocemente. Questo indica che il ricevitore è pronto per il binding

  4. Accendi il trasmettitore: Tieni premuto il pulsante di binding sul trasmettitore e accendi il trasmettitore. Continua a tenere premuto il pulsante di binding durante l'accensione

  5. Attendi il completamento del binding: Dopo alcuni secondi sul display compariranno sia TX che RX con accanto le barre al completo, indicando che il binding è riuscito. A questo punto, il ricevitore è associato al trasmettitore

  6. Rimuovi il ponticello: Una volta che il LED del ricevitore è fisso, rimuovi il ponticello tra i pin B/VCC del ricevitore.

  7. Verifica la connessione: Assicurati che il trasmettitore e il ricevitore comunichino correttamente. Se tutto è andato a buon fine, i comandi del trasmettitore dovrebbero essere ricevuti dal ricevitore.
