Manopola con inserimento dall'alto

Ci sto lavorando

Tra le varie tecniche adottate quella più efficente è quella che utilzza dei tappi di plastica per sigillare il bullone. Il tappo fin qui è stato inserito dalla parte inferiore della manopola qui invece viene inserito nella parte superiore. Questa soluzione rispetto alla precedente ha i seguenti vantaggi:

• il bullone si autocenta senza dover utilizzare un cilindro di centraggio
• il tappo si mimetizza molto meglio ed è difficile vederlo
• è possibile utilizzare un saldatore eletttrico ( e non la fiamma) per inserire la testa del bullone (manopola maschio)
• risulta più resistente poichè lavora a compressione

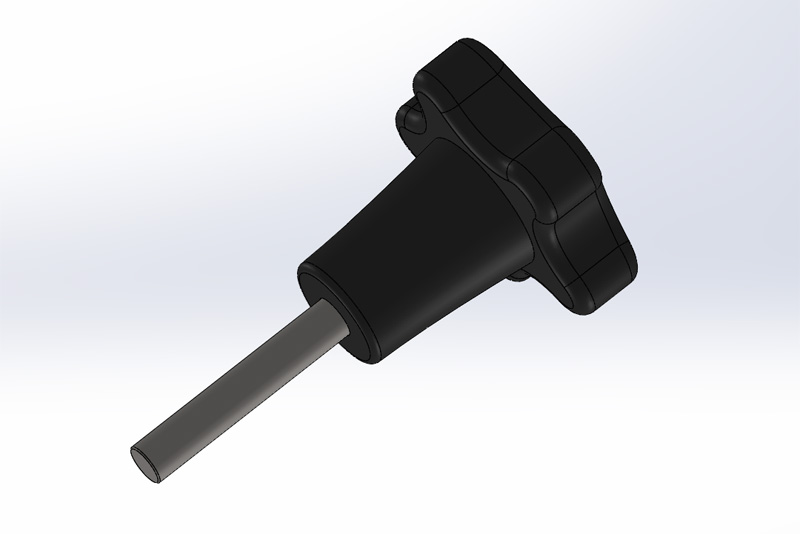

Disegni al cad:

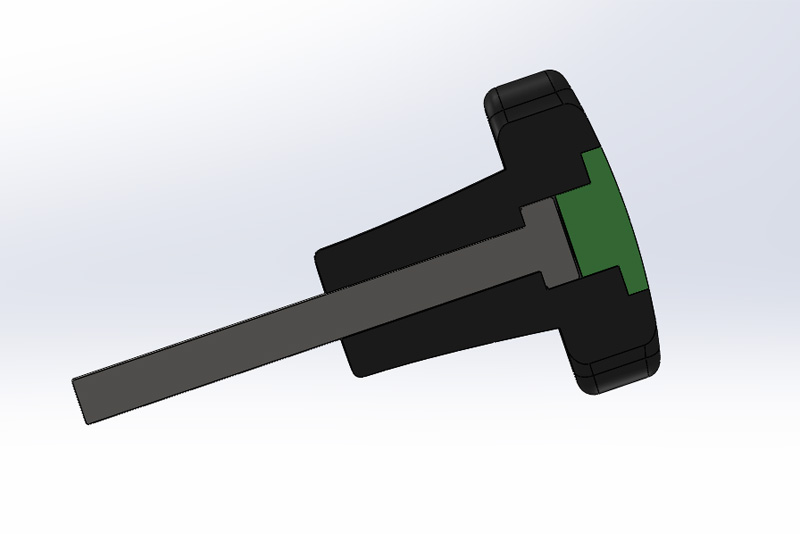

In sezione:

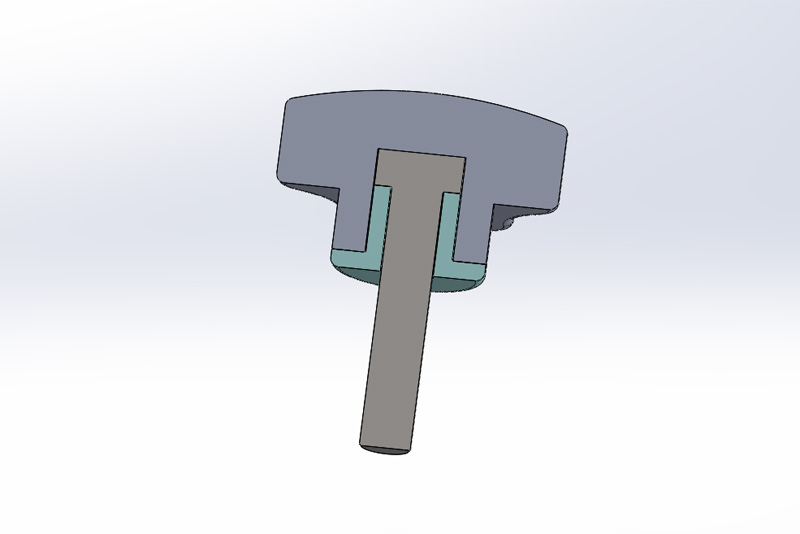

Ricordiamo come nella tecnica precedente il tappo veniva inserito da sotto:

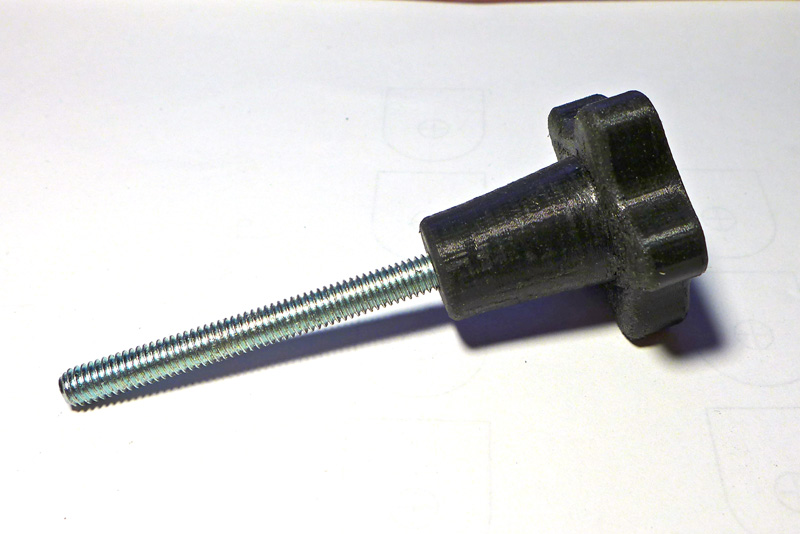

Ed ecco le manopole reali:

Questo è un modo diverso di realizzare manople.

Dovendo fare delle osservazioni devo far presente che questa modalità può presentare degli inconvenienti nelle manopole femmina. Il problema è il seguente: nell'applicare il tappo viene usato dell'attak per sigillarlo, si va inevitabilmente ad inserire attak nella filettatura del dado, quando l'attak è indurito praticamente non è possibile avvitare più il bullone. Per risolvere il problema bisogna dare una passata di maschio per nettare la filettatura del dado rimuovendo l'attak che lo imbratta. Ora se non si lascia un adeguato spazio oltre il dado per permettere al maschio di passare completamente non si riesce a pulirlo ed allora la manopola risulta inutilizzabile. Un modo per recuperarla è trasformarla in manopola femmina con foro passante: basterà aprire un foro sul dorso così facendo il maschio potra pulire completamente il dado e la manopola tornerà ad essere funzionante. Del resto basta lasciare il giusto spazio oltre il dado e questa tecnica, che a mio avviso è comunque la migliore, sarà applicabile su qualsiasi tipologia di manopola.
