Riparazione cerniera Fancoil

Ci sto lavorando

Il fancoil della sala hobby (termoconvettore) ha uno sportelino in plastica abs per accedere alla manopola di apertura. Una delle du cerniere siè rotta:

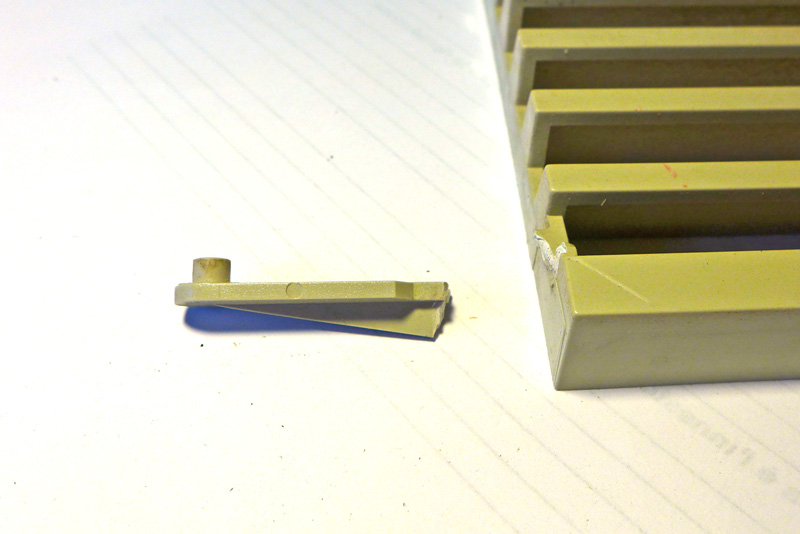

La frattura del bilico

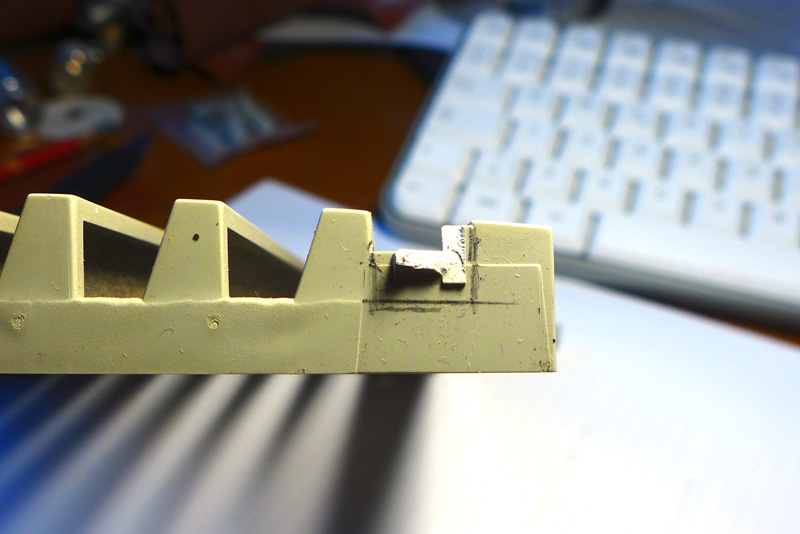

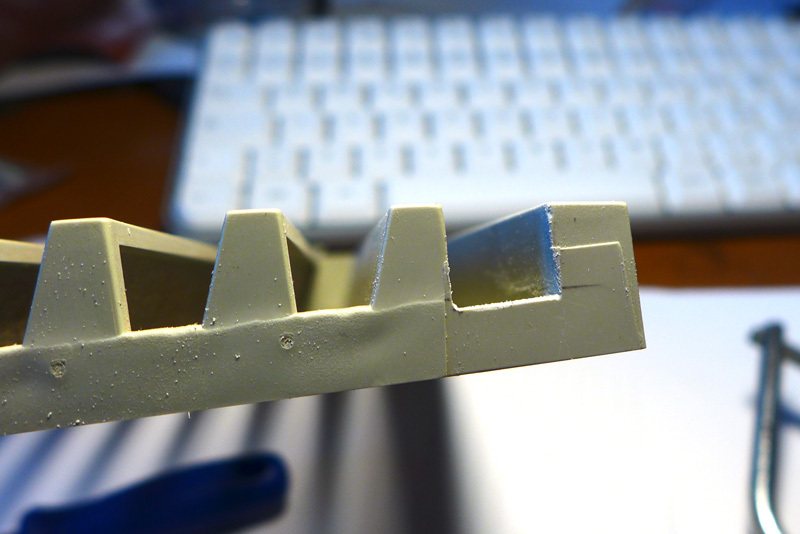

Per procedere alla riparazione ho intagliato lo sportellino così:

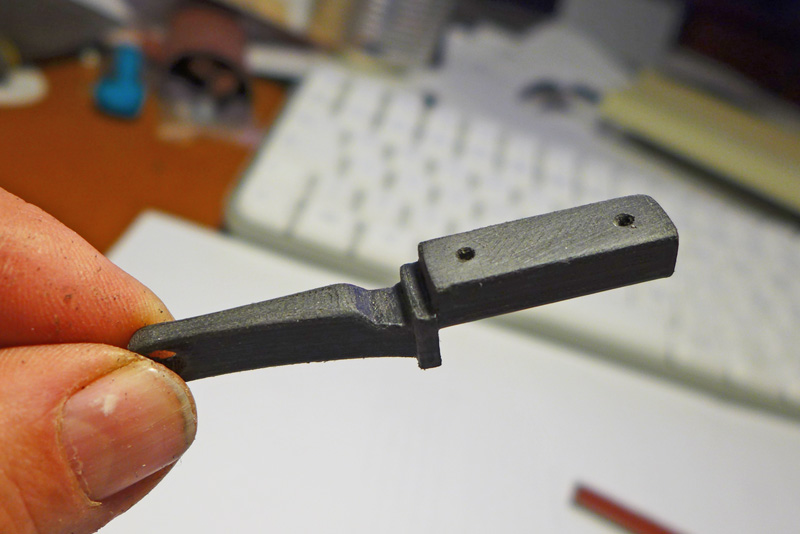

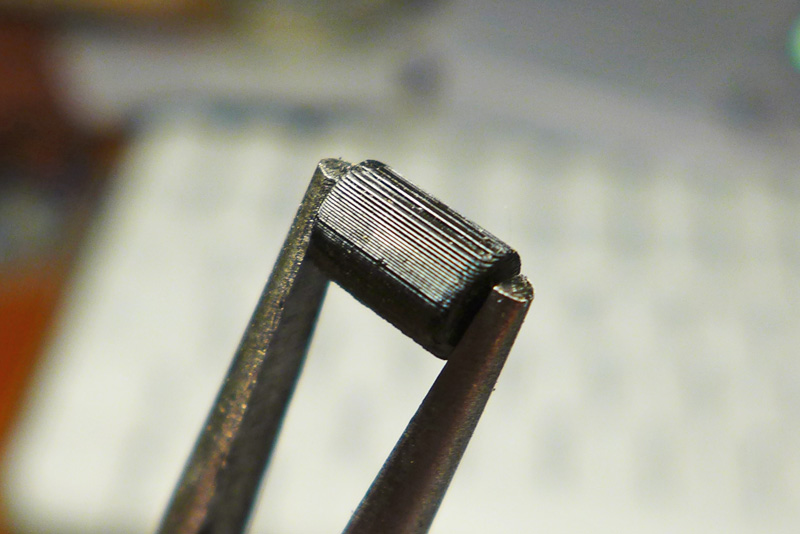

Poi ho stampato il nuovo bilico:

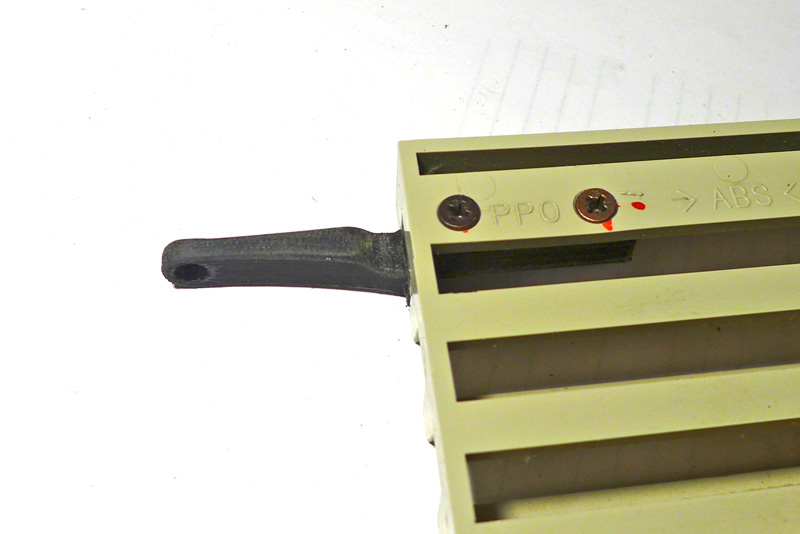

Da fissare con due viti allo sportello. Potevo incollarlo ma ho preferito questa soluzione in quanto nell'eventualità di una nuova rottura avrei potuto più agevolmente sostituire il pezzo.

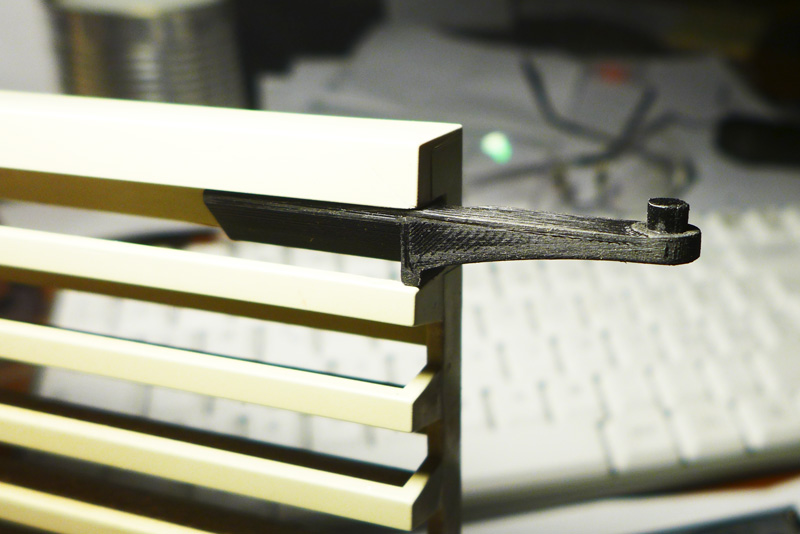

poi ho realizato il perno:

Che ho inserito nel corrispondente foro sul bilico. Non c'è stato bisogno di incollarlo è bastaao incastarlo.

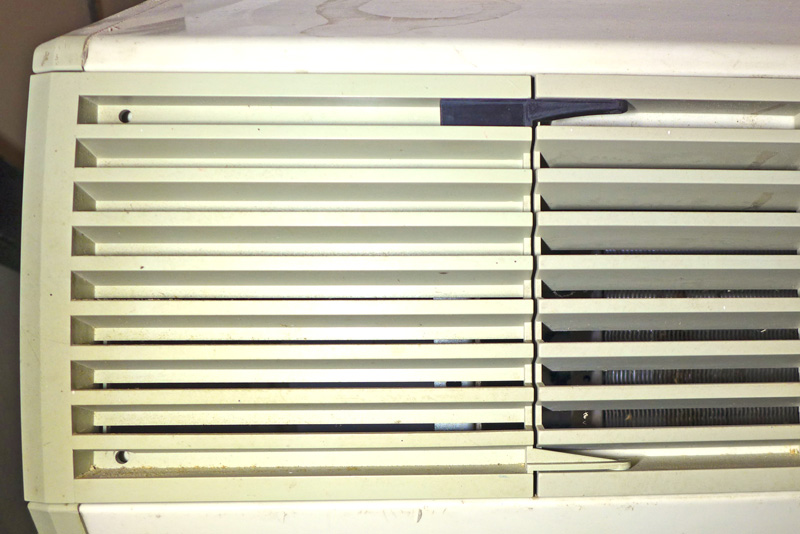

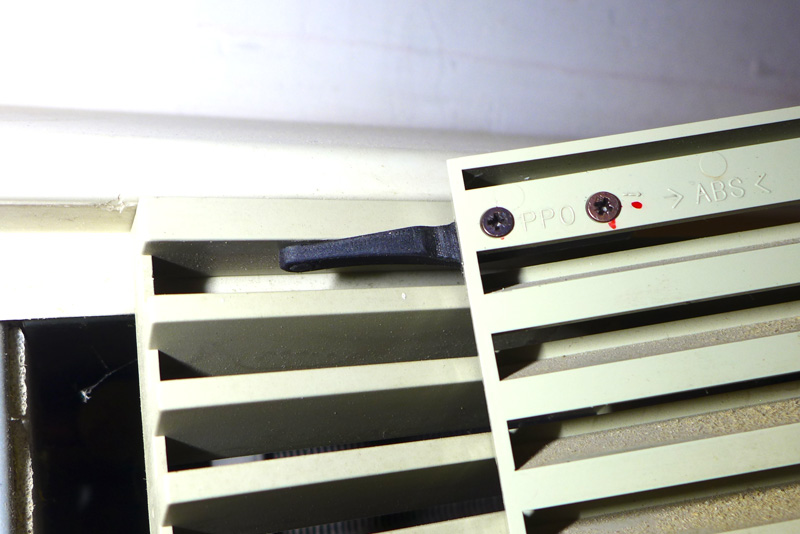

Ed ecco lo sportellino di nuovo in funzione:

Su questo lavoro ci sono alcune considerazioni da fare riguardo la resistenza. Per un approfondimento vedi qui.
