Tendicinghia asse y

La giusta tensione delle cinghie dentate è molto importante per poter raggiungere una precisione soddisfacente.

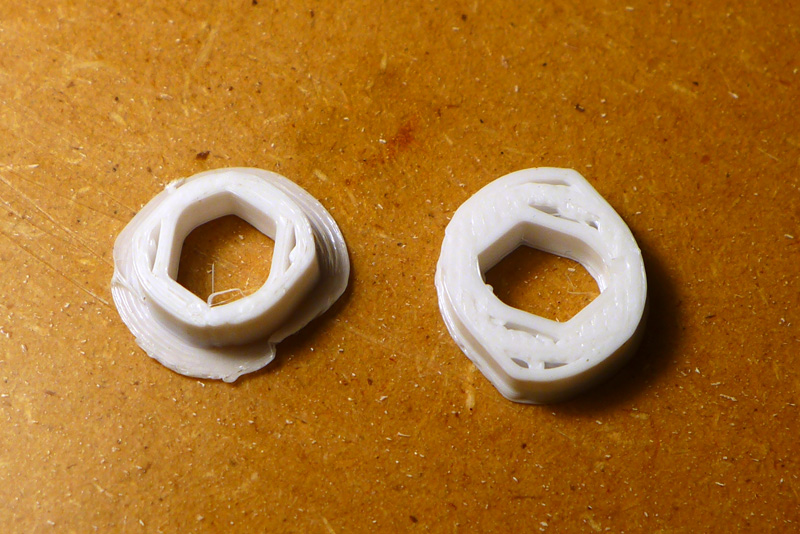

Vedete cosa succede quando ad esempio la cinghia dell'asse y è lenta.

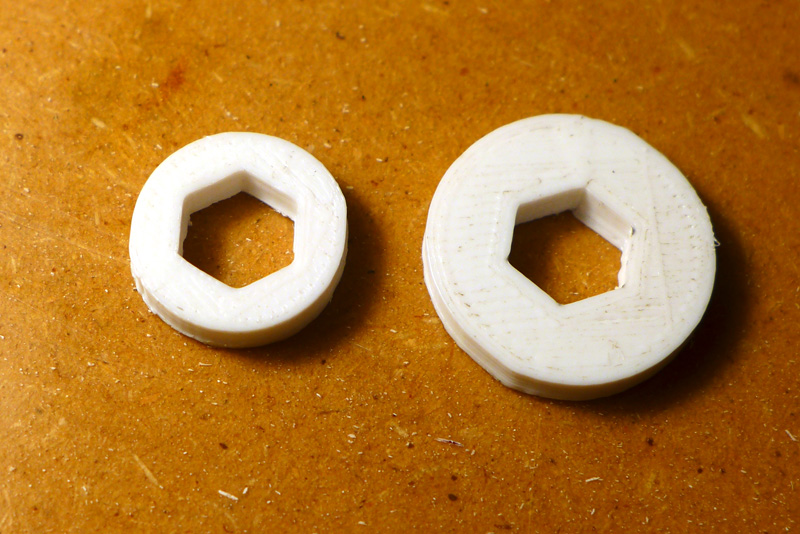

una evidente deformazione alla quale ha contribuito anche una leggera lentezza della cinghia dell'asse x. Ma già tendendo maggiormente il risultato migliora notevolmente.

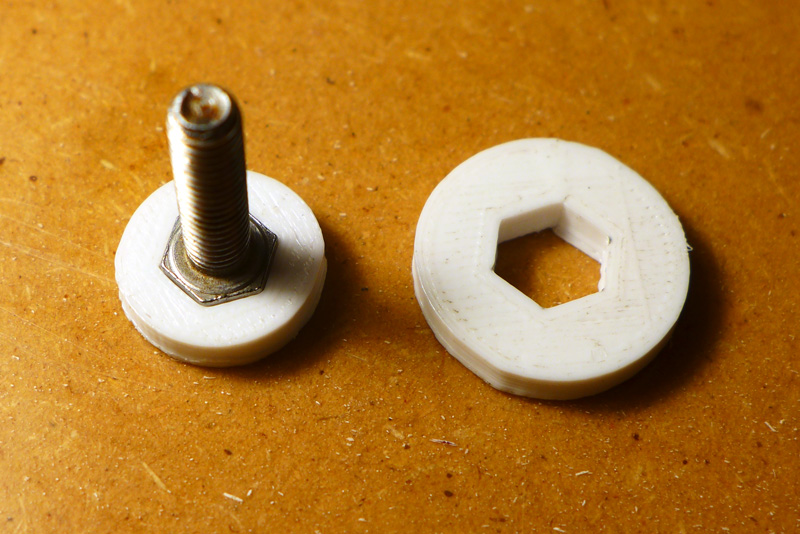

Vedete ora la testa del bulloncino calza bene ed anche il contorno risulta abbastaza regolare

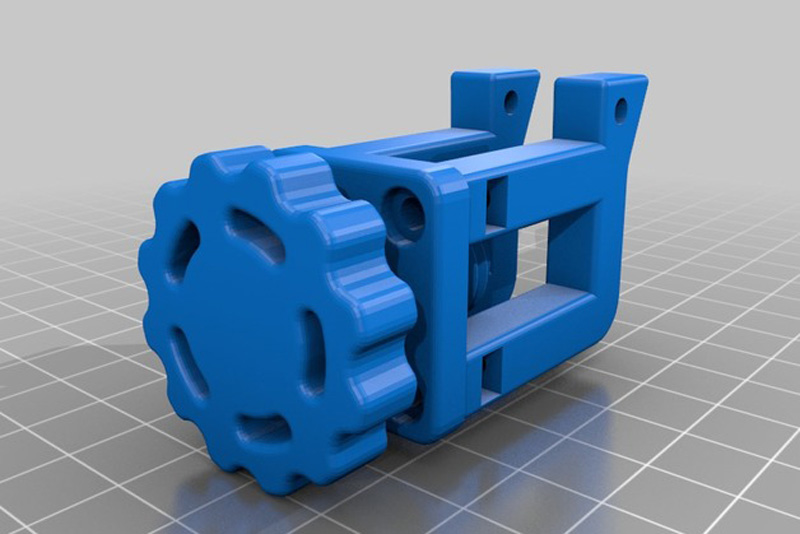

Per rendere questa operazione più agevole ho realizzato un tendicinghia. Partendo da un oggetto scaricato da Thingverse ho poi eseguito piccole modifiche per renderlo a mio avviso più robusto. L'oggetto era questo:

E questo è il pezzo di tensione che a mio avviso ha un punto debole: per realizzare la cava per il bullone la sezione utile si riduce al minimo. Per questo ho ridisegnato il pezzo:

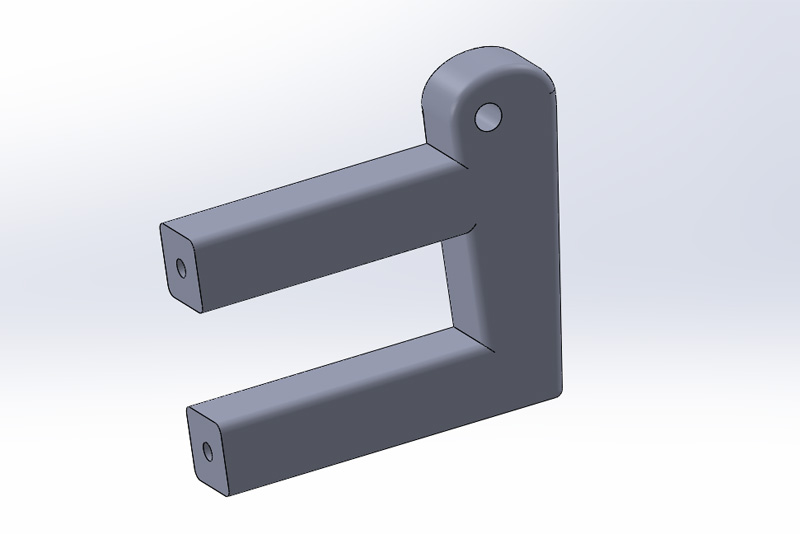

Come si nota non c'è più la cava per il billone e quindi la sezione è più massiccia. Del resto il foro da 2 mm che ospiterà la vite è più che sufficente ad assicurare una unione forte.

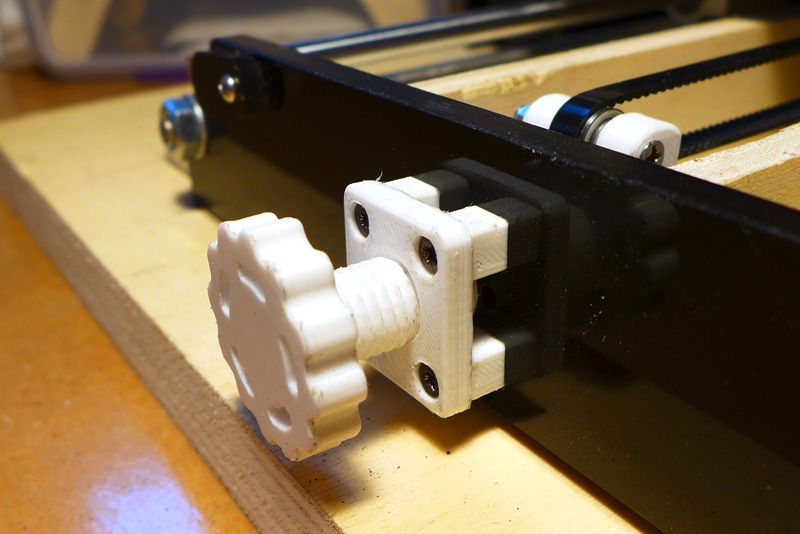

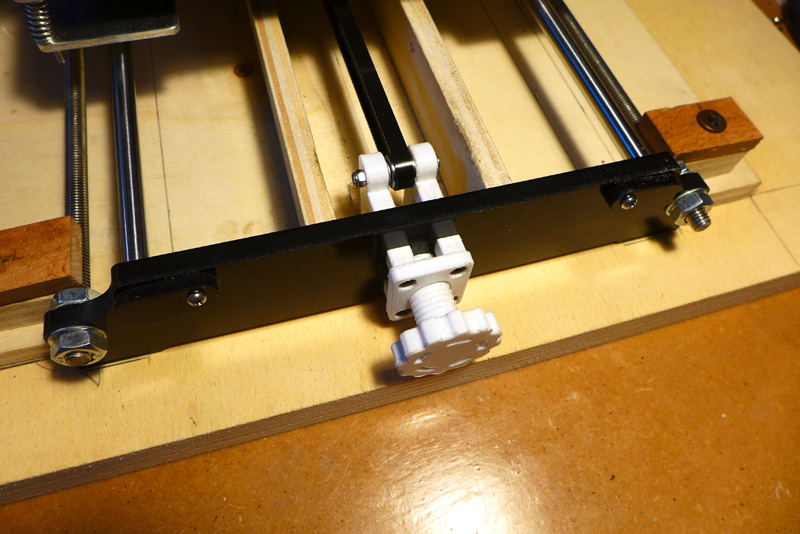

Ed ecco il pezzo finito e montato
