Tendicinghia asse x

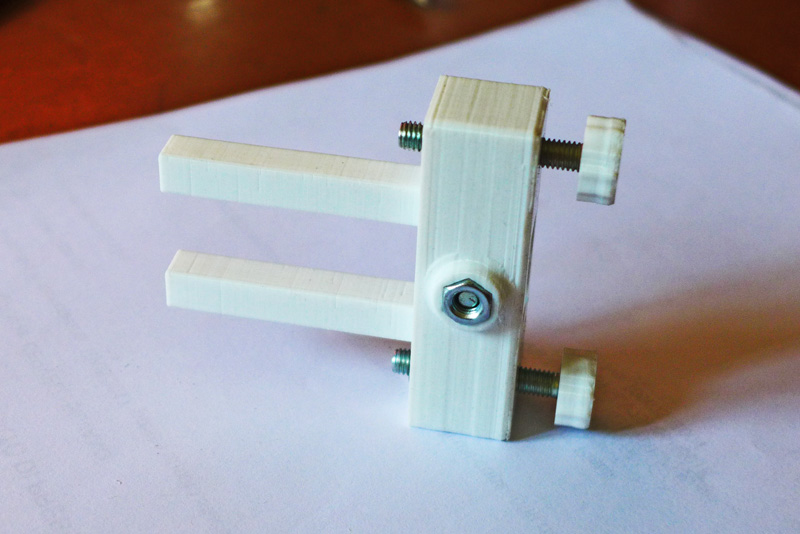

Anche per l'asse x è molto importante mantenere la cinghi dantata alla giusta tensione. Tra le numerose soluzioni che si possono tovare su thingverse ho adottato la seguente:

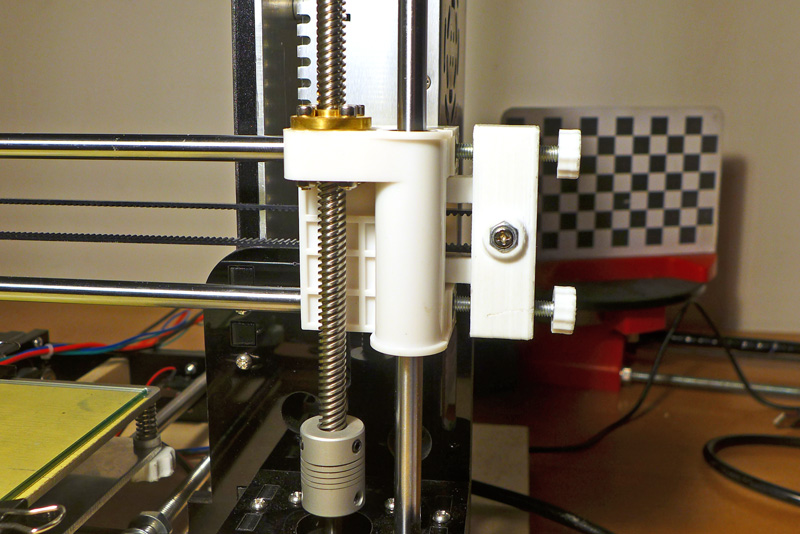

Questo tendicinghia ha attratto la mia attenzione per la sua semplicità e robustezza. Inizialmente avevo adottato una soluzione minimale, non avendo a disposizione una cinghia di adeguata lunghezza, infatti il tendicinghia di cui sopra richiede una cinghia più lunga dell'originale in quanto la puleggia è al di fuori del telaio. La soluzione minimale in realta aveva una funzione principale di fissaggio della cinghia con la possibilità di tensionare la stessa grazie ad una vite. Purtroppo questa soluzione tende a trascinare il carrello dell'asse z verso il centro il che non è buono causando probabili deformazioni. La soluzione adottata invece spinge con i due bulloncini sulle teste delle barre rettificate liberando il carrello dell'asse z. Una modifica che apporterò è la sostituzone della puleggia liscia con una dentata che renderà il movimento più stabile. Purtroppo la puleggia prevista ha foro 5 mm mentre quella che voglio montare ha foro da 3 mm. Ora o si modifica il disegno, ciò significa ridisegnare completamente il pezzo, che tra l'altro avevo già stampato oppure ridurre il foro 5 con un riduttore. Quest'ultima soluzione mi è sembrata la più ragionevole ho quindi stampato un piccolo anellino diametro esterno da 5 e foro interno da 3 ed ecco risolto il problema.

Ho dovuto sostituire la vecchia cinghia con una nuova più lunga e già che mi ci trovavo ho aggiunto un sistema di bloccaggio decisamente migliore rispetto alle fascette originali. Scaricato il pezzo da thingverse si sono presentati subito dei problemi, la cinghia non entrava nelle apposite scanalature ho dovito ridisegnare completamente il pezzo aggiustando tutte le misure.

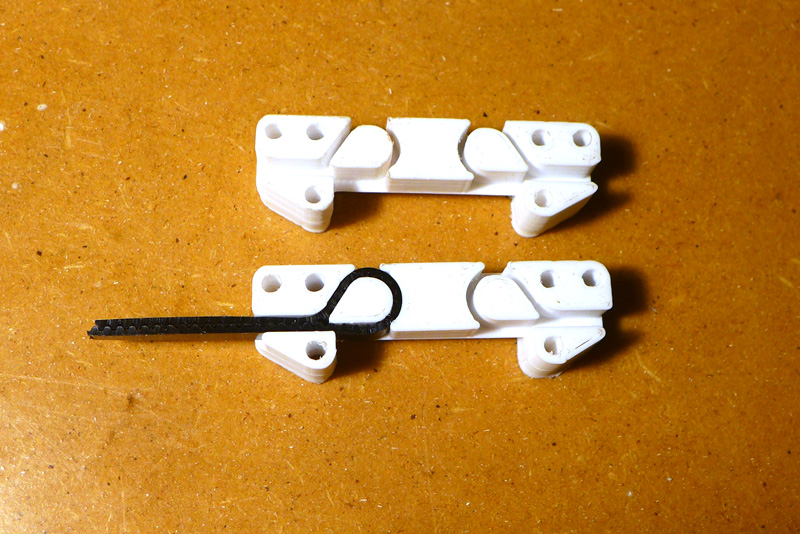

In alto il pezzo thingverse (non utilizzabile) sotto quello ridisegnato.

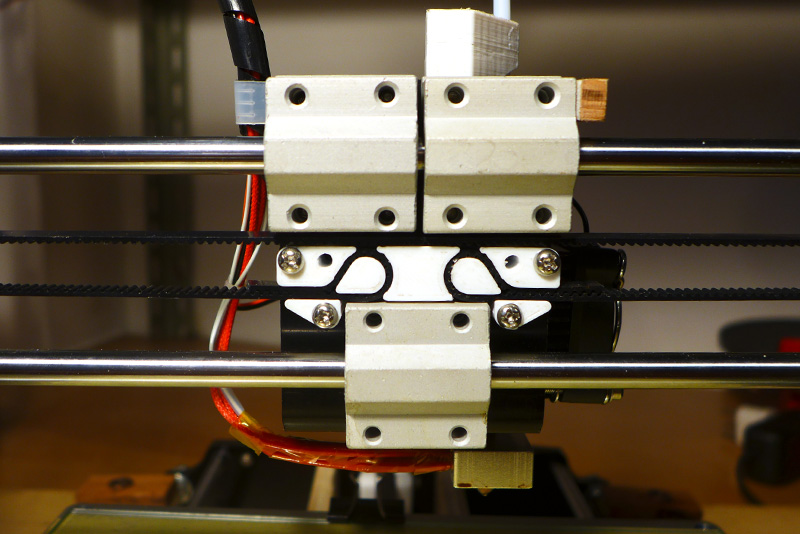

Ed ecco il blocco montato, devo dire perfetto

Ora la cinghia è tensionata nel modo corretto ed il bello è che se si allenta basta intervenire sulle viti e si rettifica.
